企业提供图纸内容应包含立面图、剖面图等详细信息，实例如下（此例为断热铝合金外平开窗，为 示意图，仅作参考用）：

图1 企业提供图纸内容示意图

2.1 图纸与所送样品实物完全一致。

2.2 门窗的标准规格

2.2.1铝合金窗检测样窗窗型和尺寸

2.2.1.1铝合金平开窗

铝合金内平开和外平开窗的窗型和尺寸与《铝合金门窗》（GB/T 8478-2008）附录A 中要求一致，如图3、图4 所示，尺寸均为1450×1450mm，内平开窗扇部分为850mm，外平开窗扇部分为600mm。

2.2.1.2铝合金推拉窗

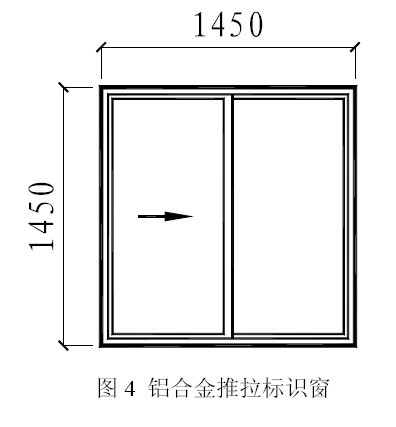

铝合金推拉窗的窗型和尺寸与《铝合金门窗》（GB/T 8478-2008）附录A 中要求一致，如图4 所示，尺寸均为1450×1450mm

2.2.2塑料（PVC-U）窗检测样窗窗型和尺寸

2.2.2.1塑料（PVC-U）平开窗

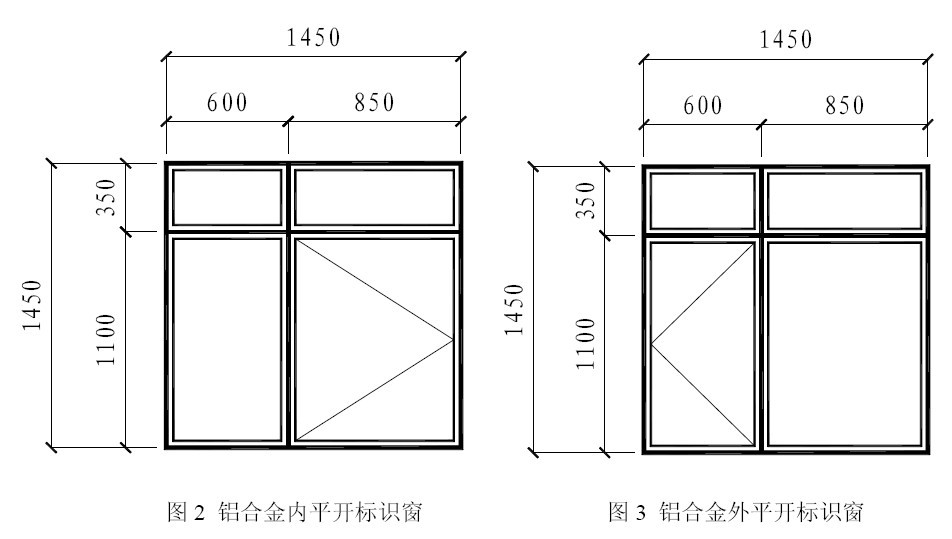

塑料（PVC-U）内平开窗检测样图的窗型和尺寸与铝合金内平开窗检测样图要求相同，均采用固定上亮，窗扇部分为850mm，如图2 所示；

塑料（PVC-U）外平开窗检测样图的窗型和尺寸与铝合金外平开窗检测样图要求相同，均采用固定上亮，窗扇部分为60mm，如图3 所示；

2.2.2.2塑料（PVC-U）推拉窗

塑料（PVC-U）推拉窗窗型和尺寸与铝合金推拉窗要求相同，尺寸均为1450×1450mm，中分，如图4 所示。

2.2.3木窗平开窗检测样窗窗型和尺寸

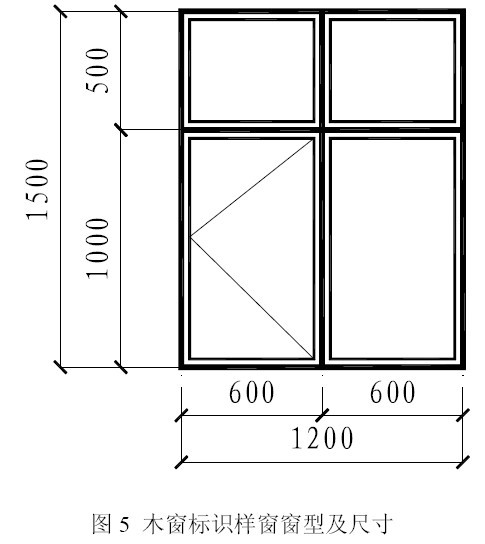

木窗内平开窗窗型及尺寸如图5 所示，尺寸为1200mm×1500mm，上亮高500mm，平开窗扇部分为600mm。

2.2.4其他测样窗窗型和尺寸

木包铝类型的铝木复合平开窗及推拉窗检测样窗的窗型及尺寸参考铝合金的窗型及尺寸；铝包木类型的铝木复合平开窗的窗型及尺寸参考木窗型及尺寸。

铝塑复合窗平开窗及推拉窗检测样窗的窗型及尺寸参考铝合金的窗型及尺寸。

玻璃纤维增强塑料（玻璃钢）平开窗及推拉窗检测样窗的窗型及尺寸参考塑料（PVC-U）的窗型及尺寸。

2.2.5门产品的样式及尺寸

节能性能标识门产品主要指采用透明玻璃产品（彩釉除外）的门，非透明的实木门、防火门等非节能性能标识范围。

2.2.5.1平开门

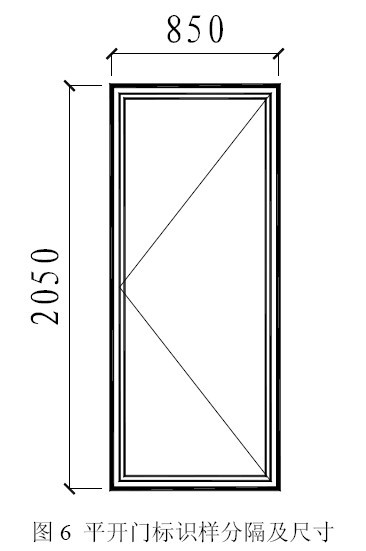

节能性能标识平开门产品的尺寸如图6 所示，尺寸为2050×850mm。

2.2.5.2推拉门

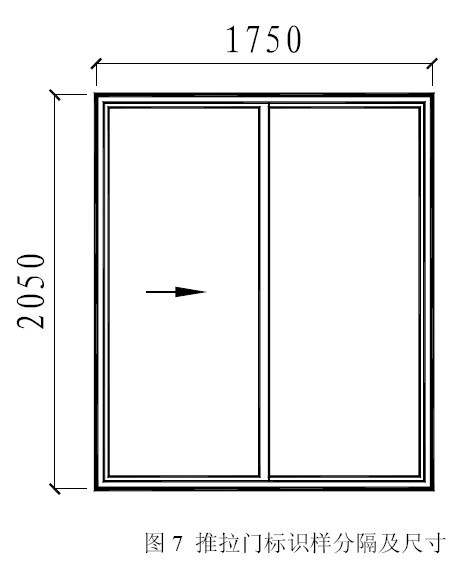

节能性能标识推拉门产品的尺寸如图7 所示，尺寸为2050×850mm。

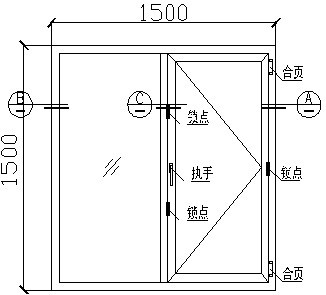

2.3 立面图上要清晰的标示出锁点、合页（或滑撑）、执手、开启扇、节点图对应剖面位置等，示意如下图：

2.4节点图（横剖图、纵剖图）要求

（1）    节点图需标示清楚“室内侧”和“室外侧”，最好按照如下规则：

纵剖：左为室外，右为室内；

横剖：室外在上，室内在下。

（2）    节点图尺寸标注必须完整。

（3）    产品按门窗功能、系列、品种、产品简称（铝合金窗、塑料窗等）的顺序命名，如“保温型65系列平开隔热铝合金窗”。

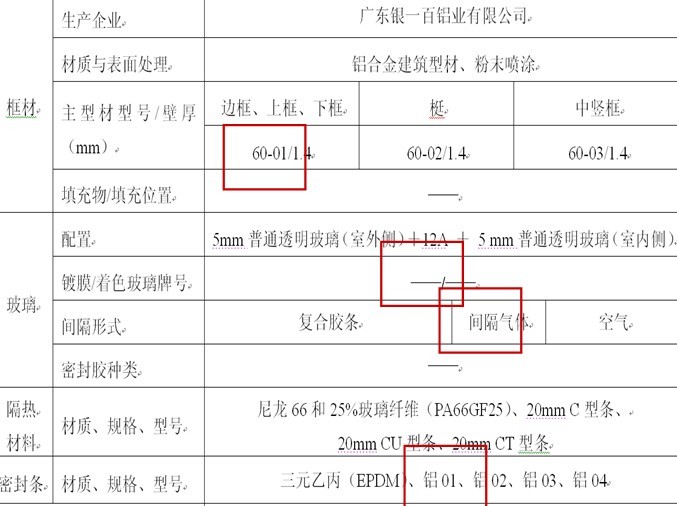

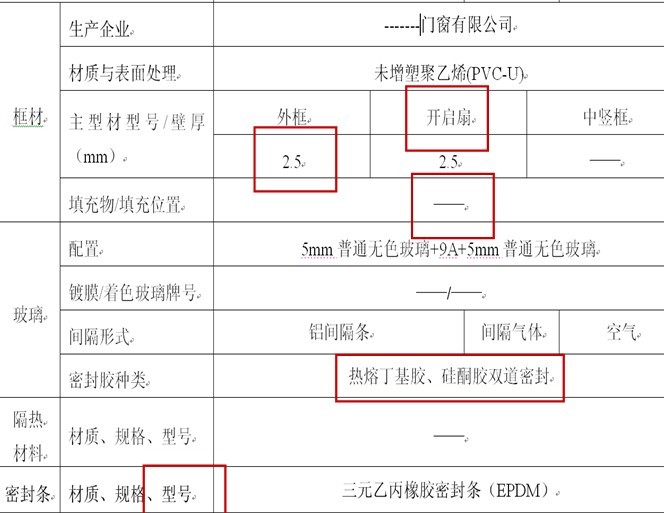

（4）    企业产品信息对应填写的型材、玻璃、密封条、隔热条和配套件等信息必须与提供的图纸完全一致，提供图纸时必须提供产品完整信息。实例如下：

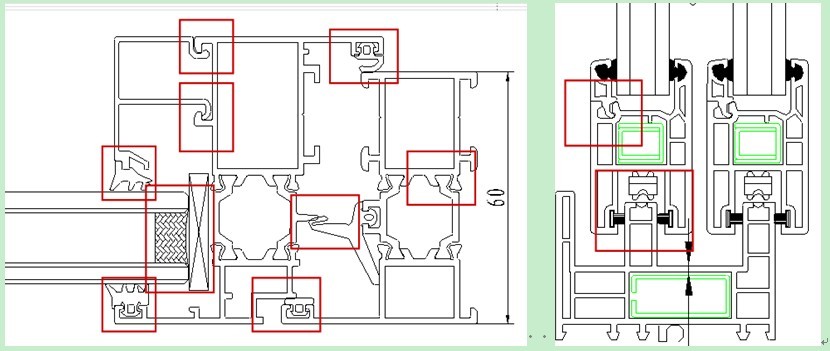

（5）    节点图必须精准，包括型材之间配合、密封条与型材配合、扇与框的配合，以及隔热条、胶条、毛条等密封条的形状。如下图示意（特别注意方框位置）：



（6）    节点图玻璃槽口符合《建筑玻璃应用技术规程》JGJ 113-2009（表11.1.1-1和表11.1.1-2），节点图需正确表示出符合规范要求的玻璃槽口，具体要求如下：



玻璃公称 厚度	前部余隙和后部余隙 a		嵌入深度 b	边缘间隙 c
	密封胶	胶条
3～6	3.0	3.0	8.0	4.0
8～10	5.0	3.5	10.0	5.0
12～19		4.0	12.0	8.0



玻璃 公称厚度	前部余隙和后部余隙 a		嵌入深度b	边缘间隙c
	密封胶	胶条
4+A+4	5.0	3.5	15.0	5.0
5+A+5
6+A+6
8+A+8	7.0	5.0	17.0	7.0
10+A+10
12+A+12
