作者:中南建筑设计院装饰幕墙中心 王书华、胡丽君、张婧、童超华
关键词:幕墙个性化设计、设计配合、协同设计
前言:
幕墙个性化设计是建立理解建筑的理念,选择合理且富有特色的幕墙构造,并全过程地与各专业协调配合和协同设计,做到全专业的优化,提高设计质量,减少工程消耗。
漳州市图书馆、科技馆项目位于福建省漳州市南江滨路南侧、漳州佰翔圆山酒店东侧,两个建筑中间将围合椭圆形广场,广场长轴呈东南-西北走向,形成中央市民文化广场。地上计容总建筑面积约 45000㎡。其中图书馆地上计总建筑面积约21860㎡,占地面积5009.1㎡;科技馆地上计容建筑面积约23140㎡,占地面积4184.6㎡。地下建筑面积: 17717㎡。图书馆幕墙面积约22000㎡,科技馆幕墙面积约18000㎡。
科技馆上部延续科技馆的建筑手法,在大面的玻璃幕墙上设计突出的棱窗,科技馆下部通过平面的变化,形成错落变化的立面形体。
漳州市图书馆、科技馆项目通过灵动变化的屋檐、窗花、骑楼等闽南地域建筑元素,既体现科技馆的现代与朝气,又展示图书馆宁静与温馨,建筑立面变化多样也给幕墙设计带来不小的困难(图1、图2)。
图1 漳州市图书馆、科技馆项目鸟瞰图
图2 漳州市图书馆、科技馆项目透视图
2.1 不同角度的装饰线条
构架采用单层钢构架铝板外包。
屋面单层钢构未考虑立面幕墙及装饰柱的恒荷载是幕墙结构设计中应特别注意的地方。

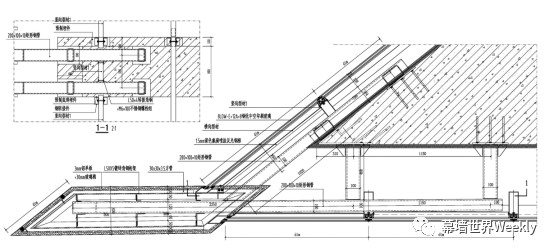

图3 大面装饰柱节点图
图4 转角装饰柱节点图

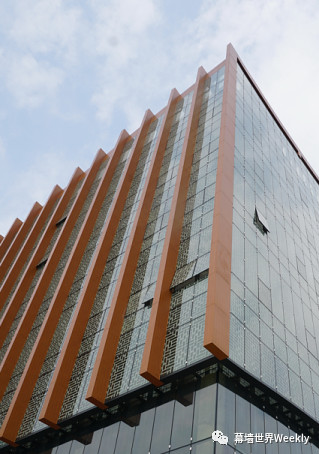

图5 装饰柱实景图
2.2 大面幕墙设计
本项目窗户图案采用整体立面电脑排版设计,每一块玻璃的图案不同,玻璃采用中空钢化LOW-E印刷玻璃,LOW-E膜及印刷面均设置在玻璃第二面。大面玻璃采用全隐框+外点式压板的做法,满足相关规定提高高风压地区的幕墙安全度。整体外立面协调美观,具有观赏性(图6、图7、图8)。

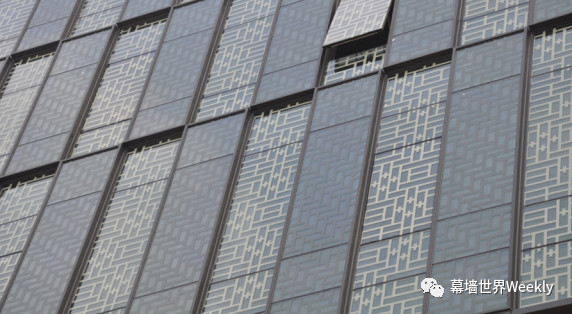

图6 窗花式印刷图案

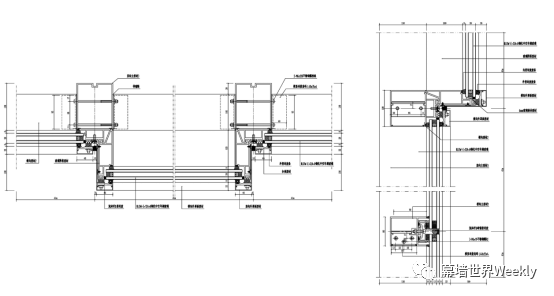

图7 隐框玻璃幕墙节点三维图

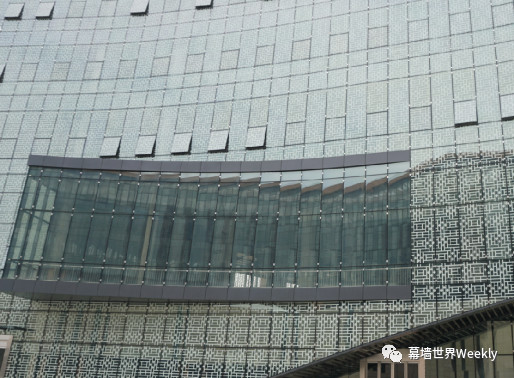

图8 印花玻璃与凸台幕墙实景图
图书馆幕墙采用极具特色棱窗设计,棱窗交错突出。此部分的玻璃系统选用了明框玻璃系统,用明框罩板勾勒强调凹凸面,玻璃的安装通过不同辅助安装型材调节,玻璃采用中空钢化LOW-E印刷玻璃(图8、图9)。
形成窗内框采用辅助嵌形成,内饰完整美观。

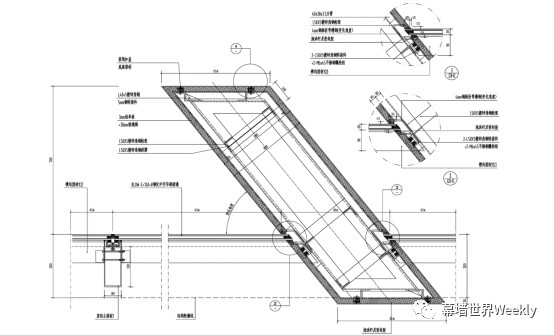

图9棱窗幕墙节点图
图10棱窗幕墙实景图
2.4 拱形悬空垂幕
科技馆的重难点在于大面幕墙一二层起拱悬空,幕墙表皮距二层层间支点悬挑最远距离接近7.5米,与内层幕墙最大水平距离为4.7~0.8m,形成拱形悬空垂幕。
设计中与建筑有效沟通,起拱悬空垂幕底部采用装饰格栅,内层幕墙到二层梁底,形成双层表皮,外层玻璃采用中空钢化LOW-E印刷玻璃,内层幕墙采用钢化LOW-E玻璃。
外层垂幕墙的支撑构架尽量简洁,下支点固定在吊柱+横梁的钢结构上,内层幕墙龙骨采用钢铝结合,与起拱弧度相同的钢横梁固定内层幕墙钢龙骨上,内外钢梁在方管连接。外露的钢结构采用铝型材外扣,采用不锈钢钢拉杆,提高平面外稳定性(图9、图10、图11)。
拱形悬空垂幕重点是要解决幕墙受力问题,底部采用装饰格栅形成安全的顶部空间(图11),拱形悬空垂幕形成的立面活跃富有动感。
图11拱形悬空垂幕竖剖大样一
图12拱形悬空垂幕竖剖大样二
图13拱形悬空垂幕横剖大样

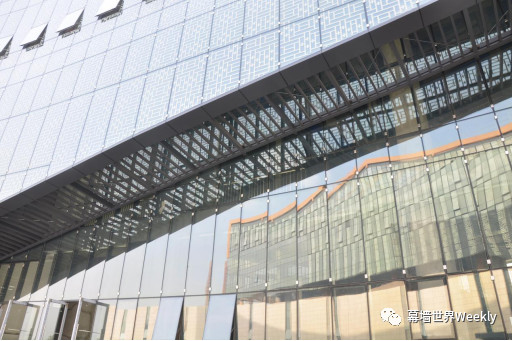

图14拱形悬空垂幕实景图
2.5 错缝石材及条窗
图书馆底层的石材幕墙,采用大小板面的石材错缝,简洁不失活跃,间隔竖向条形幕墙窗,展示图书馆宁静温馨的文化氛围(图11)。
图15错缝石材及条窗实景图
2.6 采光顶
图书馆采光顶在屋顶构架的下面,采光顶的通透性,钢结构的纤秀美观就显得尤其突出。
设计中采用了张弦梁结构,弦梁采用Φ176*12无缝钢管、不锈钢拉杆及不锈钢张拉索,玻璃采用8+1.52PVB+8 钢化夹胶玻璃不锈钢点支撑玻璃(图13)。
图16采光顶实景图
三. 结束语
每个建筑独具特色,幕墙的个性化设计,必须充分理解建筑设计理念,利用幕墙现代的材料、工艺,量体裁衣,精心定制,同时要紧密与建筑、结构衔接,提出合理的幕墙构造、配备合理主体结构,才有较高的协同性。
幕墙设计应发挥更多的主观能动性,针对每个项目作出更精致更个性化设计,更高品质的实现日趋多样化复杂化的建筑创作构想。
